半导体可靠性分析：建立预测模型

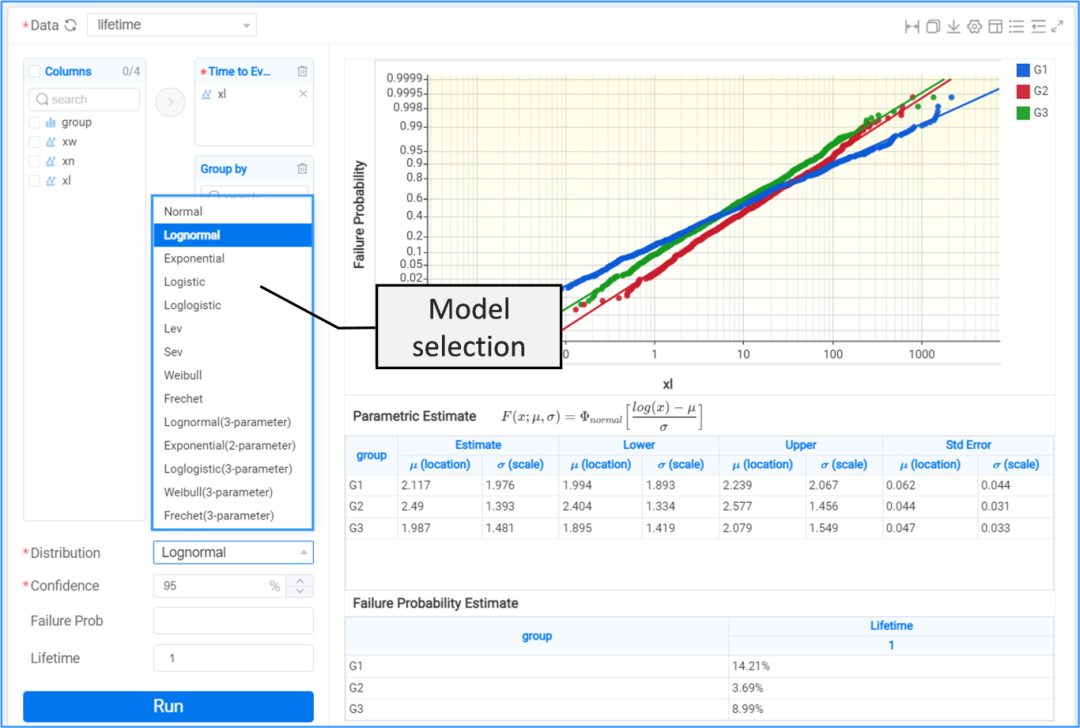

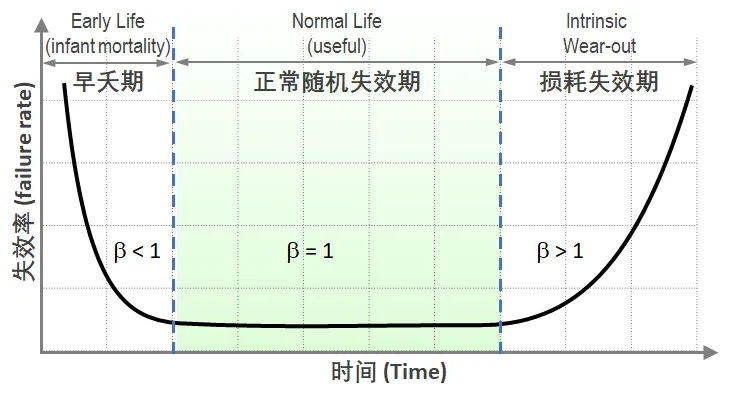

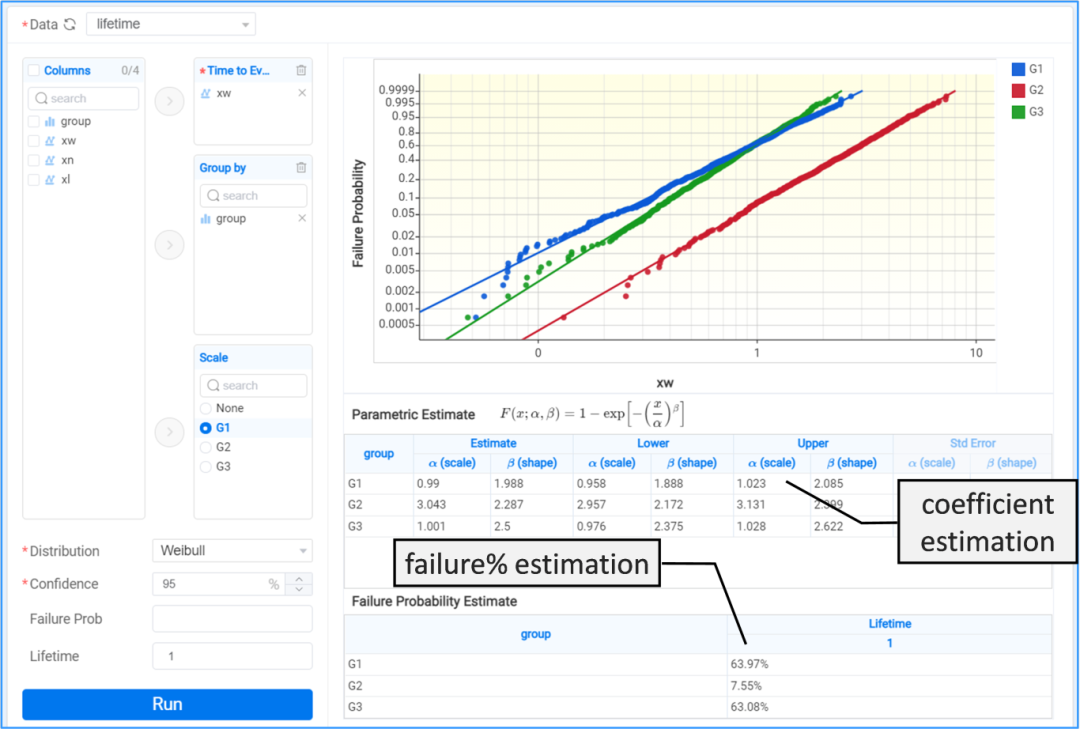

**可靠性** 可靠性是指产品或系统在规定的使用条件下，在规定的时间内达到或超过预期完成预定功能的能力，它涉及到产品在整个生命周期内的稳定性和性能维持，是衡量产品质量的重要指标。 **可靠性的重要性** 在半导体领域，随着半导体在汽车电子、医疗设备等各个领域的广泛应用，可靠性的重要性更加的凸显，可靠性高的半导体产品不仅可以减少维修和更换的频率，降低成本，更直接关系到人身安全和系统稳定性等。 潜在的可靠性问题发现的越早，纠正这些问题的成本越少，带来的风险也越小。在产品的开发和测试阶段，通过加速测试来评估产品的可靠性是常用的手段和方法。 **浴盆曲线** 产品从投入使用到最终报废整个的生命周期中，产品故障率符合经典的浴盆曲线 (Bathtub Curve），它通常呈现为一个两端高、中间低的曲线，形状类似浴盆，因此得名。浴盆曲线分为三个阶段：  第一阶段为高故障率的早夭故障期，主要是设计，原材料和制造过程引入的缺陷，通常通过老炼试验快速识别并剔除该类缺陷，降低故障水平，比如Burn-In； 第二阶段为稳定的低故障率的偶然故障期，主要是超负载或环境诱发的偶然失效，这个阶段也称为产品的有效生命周期，通常通过产品可靠性试验来评估，比如HTOL (High Temperature Operation Lifetime) 高温工作寿命试验, 封装可靠性试验HAST (Highly Accelerated Temperature and Humidity Stress Test) 有偏压温湿度高加速应力测试，HTSL (High Temperature Storage Life) 高温存储寿命, TC (Temperature Cycling) 温度循环测试等； 第三阶段为损耗期，主要由磨损、疲劳、老化等原因造成，通常为工艺可靠性评估内容,比如HCI (Hot Carrier Injection) 热载流子注入、 BTI (Bias Temperature Instability) 偏压不稳定性、TDDB (Time Dependent Dielectric Breakdown) 介质击穿寿命、EM (Electromigration) 金属化电迁移、SM (Stress Migration) 应力迁移等。 **可靠性分析** 随着可靠性工程的发展，针对浴盆曲线的每个阶段都有相应的加速试验和相关模型分析，通过概率分布来对试验数据进行统计分析，预判电子产品的使用风险和生命周期等。 广立微半导体通用数据分析软件DE-G 推出了半导体可靠性分析系列模块，旨在为半导体行业的专业人士提供一个快速、高效的数据分析工具。该模块支持多种标准的可靠性测试数据分析，包括HCI, TDDB, HTOL, EM等，用户可以轻松实现一键式分析，大大提高工作效率。  以寿命分布分析为例，通过简单的拖拉拽，对产品/系统的寿命进行建模来预测其使用寿命或失效时间，并得到预测模型系数。 通过DE-G，用户可选择各种寿命分布模型进行比对
