半导体Device Corner分析

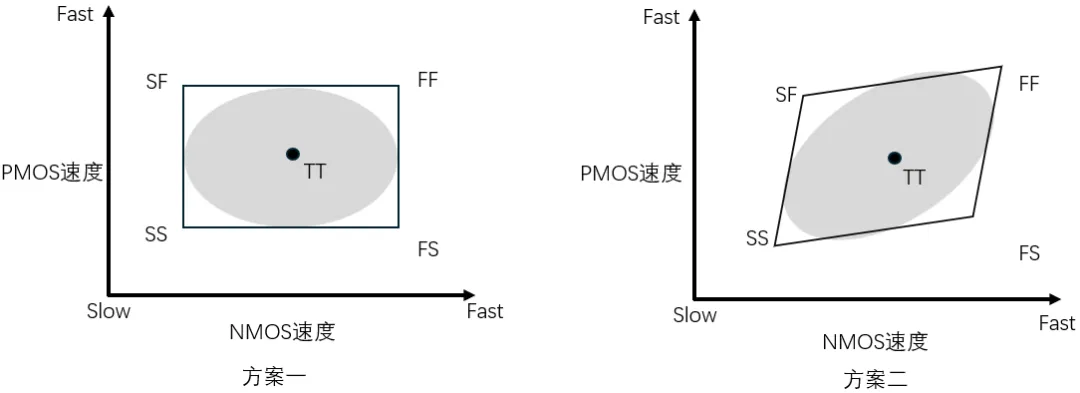

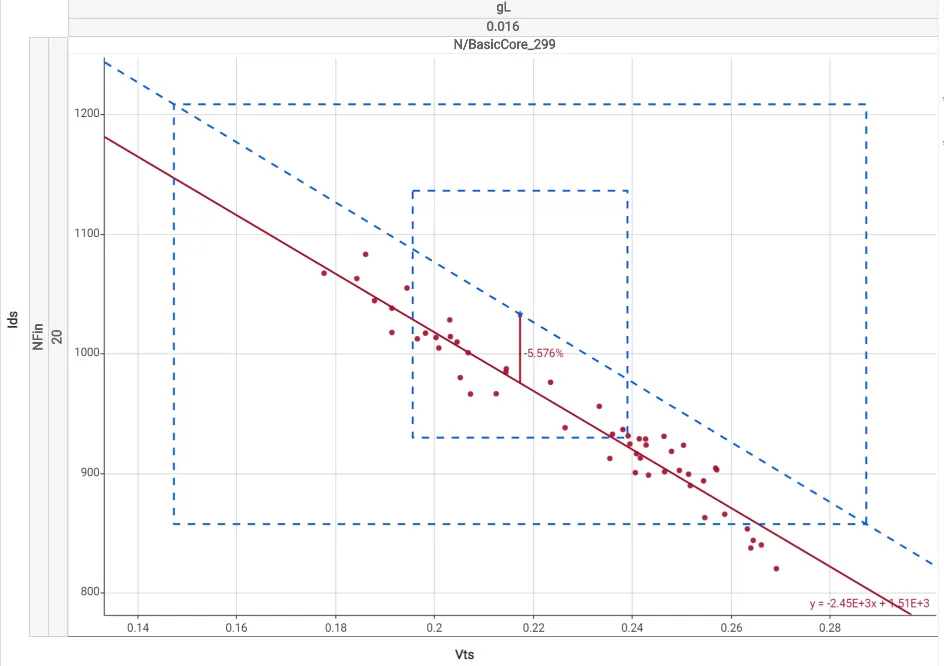

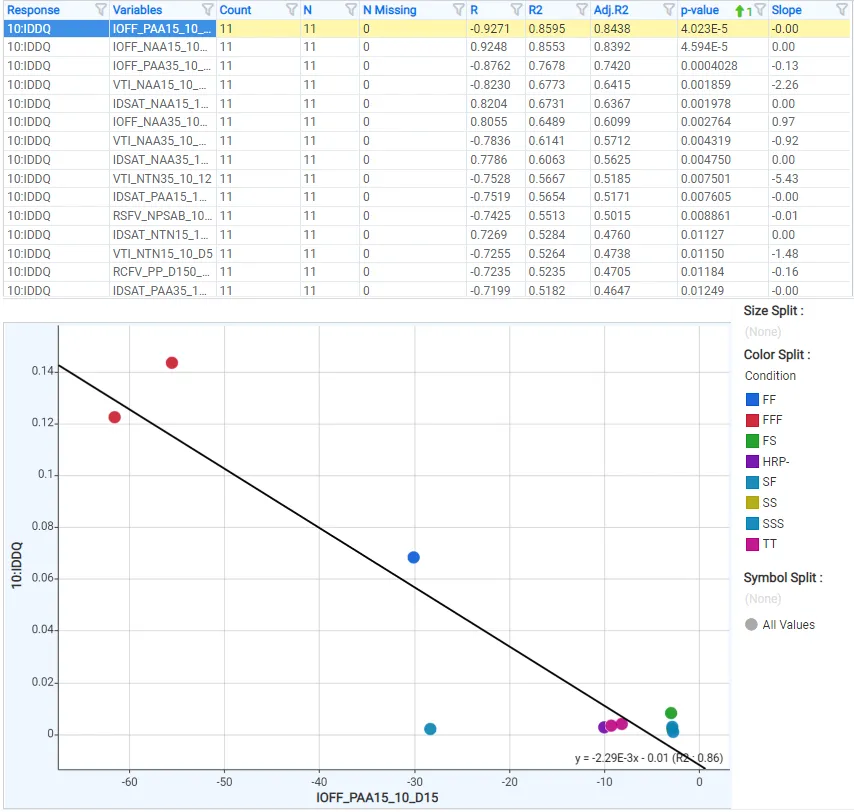

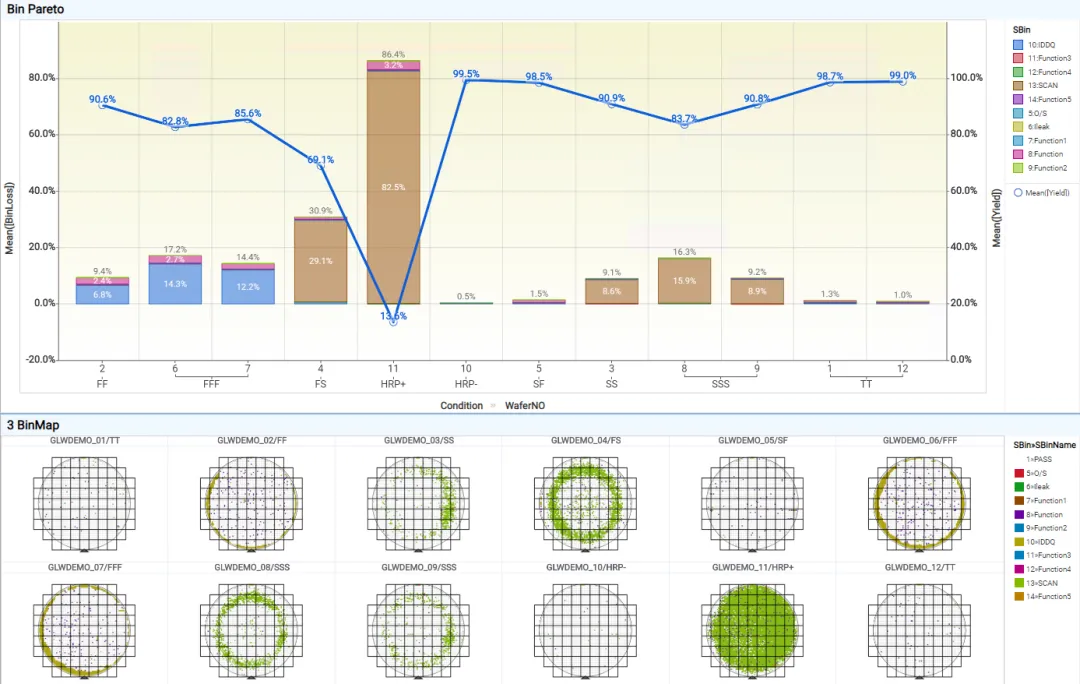

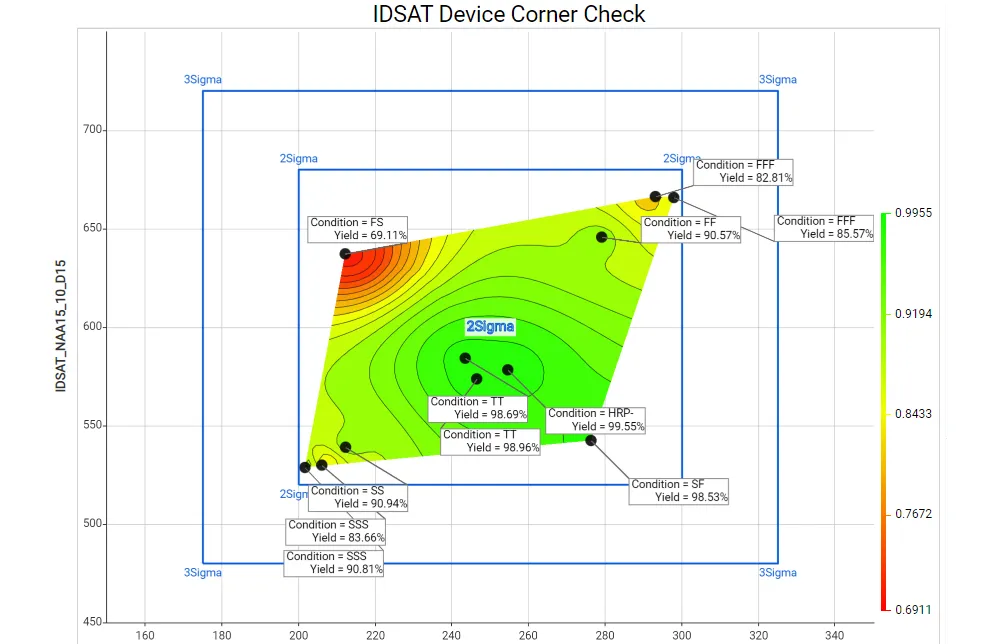

在芯片设计与制造中,Device Corner(器件工艺角)分析是一项至关重要的验证流程。它的核心目的是确保在制造过程中存在各种工艺偏差的情况下,芯片设计依然能够正常工作,从而保证最终产品的高良率。简单来说,世界上没有两片完全相同的芯片。由于制造工艺的天然波动,即使是同一晶圆上的不同芯片,其晶体管性能也会存在细微差异。 ## 01 什么是 Device Corner? Corner(工艺角)是用来定量刻画这种因制造工艺偏差导致的芯片性能差异的模型。它为电路仿真提供了性能的边界条件。 这些工艺偏差主要来源于制造环节,例如: • 掺杂浓度 • 扩散深度 • 刻蚀程度 这些偏差会直接影响晶体管最关键的参数,如阈值电压 (Vth) 和漏极电流 (Ids),进而改变晶体管的开关速度。 ## 02 Device Corner的命名与分类 业界通过 PVT(Process, Voltage, Temperature,即工艺、电压、温度)来描述芯片的工作环境,而 Corner 主要关注其中的“工艺”维度。 **基础 Corner (5-corner model)** 在CMOS集成电路中,主要包含 NMOS 和 PMOS 两种晶体管。Corner 的命名通常由两个字母组成,分别代表 NMOS 和 PMOS 的速度状态: ![2.webp](/uploads/forum/20260730/edba0bc53862fc7661b756ab3362c96b.webp) • S (Slow): 慢,代表该类型晶体管速度较慢(通常因 Vth 较高)。 • T (Typical): 典型,代表该类型晶体管速度处于标称值。 • F (Fast): 快,代表该类型晶体管速度较快(通常因 Vth 较低)。 由此产生五种最基本的 Corner,设计方案常用的两种方案如图1,方案2比方案1 减小了N/PMOS速度比值,更符合实际工艺偏移状况,但是由于工艺实现复杂度稍高,常规工艺实验中方案1使用较多。 • TT (Typical N, Typical P): 基准情况,大部分芯片会落在这个范围内。 • SS (Slow N, Slow P): 最慢情况,两个管子都慢。 • FF (Fast N, Fast P): 最快情况,两个管子都快。 • SF (Slow N, Fast P): 一个慢,一个快。 • FS (Fast N, Slow P): 一个快,一个慢。 这五种 Corner 大致可以覆盖 ±3σ范围内的工艺波动,约等于 99.73% 的产品分布。 ## 03 为什么要进行Corner 分析 进行 Corner 分析的根本原因是为了保证芯片在各种极端情况下的功能和性能,实现高良率。 **01.覆盖工艺波动** 制造产线存在正常的工艺波动,FAB(晶圆厂)会要求芯片设计在规定的 Corner 范围内都能正常工作。 **02.最坏情况设计 (Worst-case Design)** 设计人员必须在设计阶段就进行充分的仿真验证,确保电路在最坏的 Corner(通常是 SS Corner,因为晶体管最慢,时序最难满足)下也能满足时序要求。如果最坏情况都能通过,那么芯片量产后的良率就有了保障。 **03.电源完整性分析** 不同的 Corner 会影响晶体管的驱动能力和电阻,进而影响电源网络的稳定性。例如,在 FF Corner 下,晶体管速度快,可能导致动态电流剧增,引起更大的电压降(IR Drop)。 总而言之,Corner 分析是芯片设计流程中不可或缺的一环,它通过模拟工艺制造的极限情况,为芯片设计的鲁棒性(Robustness)提供了关键保障。 ## 04 Corner分析的常用方法 **分析维度一** S2S Gap 实际晶圆器件测试数据和器件设计窗口之间的偏差,用来评估实际晶圆数据和工艺平台SPICE模型之间的偏差,一般称之为 silicon to spice gap,用DEG device corner 分析功能输入测试数据table和器件spec table,方便快捷知道器件电流和电压之前的分布关系及偏差,此偏差会减小芯片器件的工艺窗口。 ![1.webp](/uploads/forum/20260730/d728f62c570debae8f70beb7cd37fe4a.webp) **分析维度二** Corner lot CP或FT数据分析 数据分析一般包括芯片的测试数据及良率测试数据和电性数据的相关性,用来评估芯片在不同的器件工艺窗口下的晶圆良率和FT良率,终端良率,以及更多的可靠性,高低温,高低压环境下的稳定性。Corner实验中一般除了必须要做的MOS 器件外,往往也会跟随做电阻电容相关实验,用来综合评估产品进行量产的风险。 首先整体分析corner split中,哪些split条件对良率影响比较大,失效wafer Map有什么典型特征,此特征和生产过程数据是否有相关性,需要用DEG的 combination chart,wafer map,bin map等功能 ![3.webp](/uploads/forum/20260730/f1fdfa76a6dff4568f63fc79296b31fc.webp) 其次对确认失效的bin或良率与器件电性数据做Contour 分布,评估器件安全窗口,并对失效项和电性数据做Correlation分析,记录对良率影响比较大的电性参数为量产工艺条件确定提供数据支持。 ![4.webp](/uploads/forum/20260730/cf6ae6a837a5b31ddc0ee94e5add0ebb.webp) ![5.webp](/uploads/forum/20260730/bc2f616d6e3f254a4469d0771982d0cf.webp) 最后生成总结性Corner lot 分析报告,用DEG ppt 导出功能一键导出所有数据和分析结果,对于测试参数及分析项目比较多Corner DOE Split lot,模板可以复用到其它Corner lot 数据,可以大大节约工程数据整理和报告整理时间。 综上,Device Corner分析的核心目的是确保在制造过程中存在各种工艺偏差的情况下,芯片设计依然能够正常工作,从而保证最终产品的高良率,确保芯片在“最坏情况”下依然“足够好”。Device Corner 分析 是连接理想电路设计与物理现实制造的桥梁。 DE-G里Contour,Correlation,Combination chart,高阶功能Device corner 支持Corner lot数据各个维度分析使用,是Fab工程师器件和工艺分析的好帮手,有兴趣赶紧来试用吧!
